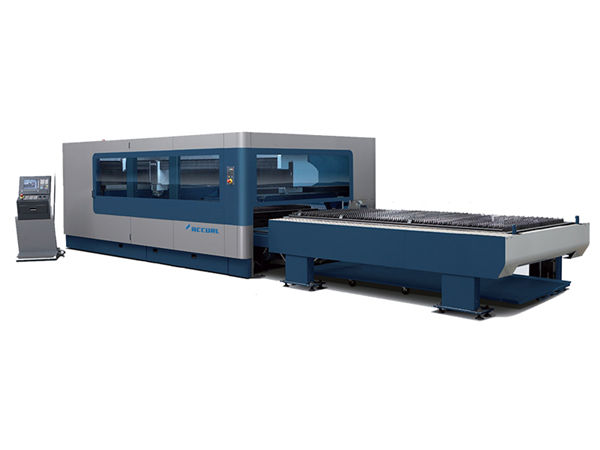

mesin nglereni laser nganggo bunderan cnc otomatis

mesin nglereni laser nganggo bunderan cnc otomatis

Product Product


Sertifikasi: CE, ISO 9000
Pembayaran & Kirim Katentuan:
Ukuran Dhuwit Minimal: 1 SET
Rega: Rundingan
Detail kemasan: paket kayu
Wektu Pangiriman: 15 - 30 dina kerja
Syarat Pembayaran: T / T, Western Union, MoneyGram
Kemampuan Penyetor: 1000 Unit saben Sasi

Katrangan Product Detailed


Jeneng Produk:Plato lan Tabung Serat Mesin Motong laserJenis Laser:Serat Laser
Daya Laser:800w / 1000w / 2000w / 4000wWaranti:12 Wulan
Sawise-Layanan Layanan:Engineer Service OverseasBobot:3000 Kgs
Piranti Lunak:CypcutCNC Utawa Ora:YES
Bahan sing ditrapake:Tube Plato lan Plato LogamDaya Sumber:AC380V ± 5% 50 / 60Hz (3 Fase)

Katrangan Produk


Kita nganggo laser N-light / IPG serat sing paling canggih, nggabungake mesin Gantry CNC sing desain dhewe lan awak welding kekuatan dhuwur. Sawise mesin suhu panas lan mesin tliti kanthi mesin panggilingan CNC sing gedhe, nduweni kaku lan stabilitas kanthi tliti kanthi tliti lan kacepetan dhuwur, pandhuan linier, balok motor motor.Aluminum kanthi cepet, proses perawatan panas sing maju, kekuatan sing dhuwur, bobot entheng , kaku sing apik. Utamane kanggo nglereni tabung ing logam 20mm kanthi kacepetan dhuwur lan presisi dhuwur. Laser Serat duwe sawetara kaluwihan, kayata kualitas balok, cahya, dhuwur konversi, pangopènan gratis, operasi gratis, stabil lan dipercaya saka rega murah lan ukuran cilik, lan liya-liyane. , sing cocog banget kanggo stainless steel, karbon baja, wesi, kuningan, tembaga, titanium lan bahan logam liyane nglereni tliti. Iki digunakake kanthi akeh ing produk logam, sepeda, perabot logam, peralatan fitness, peralatan olahraga, mesin pertanian, rak nampilake, kontrol geni.

Fitur Mesin


1. Rancang motor listrik kaping pindho lan motor servo dobel, ditrapake kanggo ngethok tabung minangka bunder, alun-alun, tabung Rectangular, tabung oval, I-beam, lsp.
2. Desain ndhukung roda pneumatik kanggo njamin stabilitas giliran sajrone nglereni.
3. Sistem laser kanthi sistem operasi dhuwur lan stabil sing nggawe efek sing paling apik.
4. Mesin duwe sistem pendinginan sing sampurna, sistem pelumasan lan sistem penyu bledug, kanggo mesthekake bisa mlaku kanthi stabil, efisien lan awet.
5. Mesin bisa digunakake kanggo nglereni macem-macem logam kanthi kualitas nglereni sing apik lan stabil.
6. Kanthi piranti lunak pemrograman otomatis CAD / CAM khusus lan piranti lunak nyarang otomatis, bisa kanthi maksimal bisa ngirit bahan mentah.
7. Akses menyang sistem CNC liwat antarmuka Ethernet ndadekake komunikasi lan pemantauan jarak adoh sajrone proses pemotongan laser.

Parameter Teknis


Daya laser serat: 800W, 1000W, 1500W, 2000W, 3000W 4000W (Opsional)
Ukuran kerja: 3000 * 1500mm
X lan Y posisi akurasi: + -0.05mm
Modul transmisi: ngimpor gearan tliti Jerman Atlanta kanthi dhuwur lan rak kanthi mesin pemotong laser serat laser rak

Kekuwatan laser800W 1000W 2000W 3000W
Sumber laserResonator laser serat IPG / N-LIGHT
Pangolahan Pipa / Tube (Φ x L)Φ = 20-300mm, L = 6m, 8m, 12m (Φ = 20-300mm kanggo pilihan; L> 6m kanggo pilihan)
Kategori pipo / TabungBunder, alun-alun, persegi panjang, bujur, bunder, dll
Cepet muter120 siji / menit
Kontrol CNCCypcut / Jerman PA HI8000
Kepala laserSwiss Raytools
Pasokan tenagaAC380V ± 5% 50 / 60Hz (3 tahap)
Kekuwatan listrik total22KW
Ketepatan posisi± 0,03mm / m
Baleni akurasi posisi± 0,02mm
Kecepatan posisi maksimal70m / min
Nyepetake1g
Mode pemrograman gambarSolidworks, Pro / e, UG, etc langsung ngimpor
Bobot mesin6.5-7.5T

Keuntungan Mesin Mesin Nglereni Serat


1. Kualitas path sing apik: Dot laser sing luwih cilik lan efisiensi kerja sing dhuwur, berkualitas tinggi.
2. Kacepetan nglereni dhuwur: kacepetan nglereni kaping 2-3 saka mesin pemotong laser CO2 sing padha.
3. Stabil mlaku: ngetrapake serat laser impor ndhuwur, kinerja stabil, bagean utama bisa nganti 100 jam;
4. Efisiensi dhuwur kanggo konversi fotoelektrik: Bandhingake karo mesin pemotong laser CO2, mesin nglereni laser serat kaping telu efisiensi konversi fotoelektrik.
5. Biaya murah: Ngirit energi lan nglindhungi lingkungan. Tingkat konversi fotoelektrik nganti 25-30%. Konsumsi listrik listrik sing murah, mung sekitar 20% -30% mesin pemotong laser CO2 tradisional.
6. Pangopènan sithik: transmisi serat serat ora perlu nggambar lensa, ngirit biaya pangopènan;
7. Gampang operasi: transmisi garis serat, ora ana laras karo cara optik.

Rincian Mesin


Fitur Mbendel Pipa Otomatis
1.Automatic bundle loader kanggo pilihan sing ngirit tenaga kerja lan beban wektu, entuk tujuan produksi massa
2.Pipa pipa, pipa persegi lan pipa liyane bisa dimuat kanthi otomatis, tanpa campur tangan manungsa.
3.Pipa pipo liyane bisa dipangan semi-otomatis kanthi artifisial.
4.Maksit Nganggo Bundle 800 * 800mm
5.Max Loading Bobot Bobot 2500kg
6. Pigura dhukungan pita kanggo gampang dicopot
7.Bundung tabung ngangkat kanthi otomatis
8.Atomatis pamisahan lan alignment otomatis
9.Risot lengen ngisi lan dipakani kanthi tepat

Piranti pangumpulan otomatis:
1. Dhukungan munggah kanthi otomatis, nampa tabung lan kethoki ing kranjang
2. Dhukungan skala visual bisa nyetel diameter dhukungan kanthi cepet miturut diameter pipa
3. Piranti angkat dhukungan visual sing bisa ditrapake kanggo ngirit wektu dipakani, njamin concentricity, nyegah pipa swinging

Dhukungan sistem luwes:
Nglereni pipa saka diameter beda, kanthi sistem dhukungan sing bisa diatur kanthi cepet lan kanthi cepet golek pipa lan cakar, kanggo nggayuh feed kanthi cepet, tujuan panganan, nyepetake wektu persiyapan cutout.You bisa nulung dhukungan chuck, nyuda pipa swing.

Amben integrasi:
1.Wujud amben gandheng piring kabeh, dawane 8 meter.
2.Gesaran amben bisa luwih njamin concentricity peralatan, vertikal, tliti instalasi cepet lan efisien.
3. kabèh struktur tliti tliti.

Antarmuka pangguna 3D:
1. Antarmuka intuisi, kompatibilitas sing luwih apik karo piranti lunak Solidworks, Pro / e, UG, gampang digunakake.
2. tilar radikal saka metode kompleks metode kode operasi sistem kompleks tradisional CNC.
3. Ngurangi syarat operator.

Fungsi diagnosis online:
CypTube wis nampa kepala potongan fungsi servo, laser lan komponen liyane, kasedhiya online diagnosa piranti titik gagal.

Aplikasi Product:
Aplikasi: Iki bisa nglereni pipa, tabung persegi, lan macem-macem pemotong pipa sing khas.
Diameter kanggo tabung: 20-200mm
Dawa nglereni: 6m / 4m lsp
Ngethok kekandelan karo sumber serat 500W: baja tahan karat 3mm, baja karbon 6mm, tembaga 2mm, aluminium 2mm lsp, pirso terbatas 2.5mm lsp.
